化工泵電控柜原件的正確做法及安裝

作者：wjbf 來源：wj 發布時間：2019-03-19

化工泵是在化工行業中常用的泵，有些用戶在使用安裝化工泵時會選擇安裝電控柜控制化工泵的啟停，電控柜的類型可以說是很雜，設計不同，安裝原件的不同，結構大小也花樣百出，那么有沒有正確的安裝方法呢？
元器件安裝
1、前提：所有元器件應按制造廠規定的安裝條件進行安裝。適用條件，需要的滅弧距離，拆卸滅弧柵需要的空間等，對于手動開關的安裝，必須保證開關的電弧對操作者不產生危險
2、組裝前首先看明圖紙及技術要求，檢查產品型號、元器件型號、規格、數量等與圖紙是否相符
3、檢查元器件有無損壞，必須按圖安裝，元器件組裝順序應從板前視，由左至右，由上至下，同一型號產品應保證組裝一致性

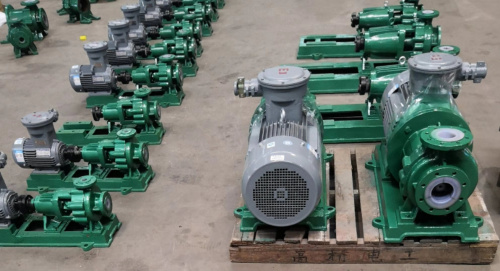

化工泵

4、面板、門板上的元件中心線的高度應符合規定，元件名稱安裝高度，指示儀表、指示燈，電能計量?jī)x表 0.6-1.8，控制開關、按鈕 0.6-2.0，緊急操作件 0.8-1.6，組裝產品應符合以下條件：
a.操作方便。元器件在操作時，不應受到空間的防礙，不應有觸及帶電體的可能。
b.維修容易。能夠較方便地更換元器件及維修連線。
c.各種電氣元件和裝置的電氣間隙、爬電距離應符合4.4條的規定。
d.保證一、二次線的安裝距離。
5、組裝所用緊固件及金屬零部件均應有防護層，對螺釘過孔、邊緣及表面的毛刺、尖鋒應打磨平整后再涂敷導電膏。對于螺栓的緊固應選擇適當?shù)墓ぞ?，不得破壞緊固件的防護層，并注意相應的扭距。
6、主回路上面的元器件，一般電抗器，變壓器需要接地，斷路器不需要接地，對于發熱元件 (例如管形電阻、散熱片等) 的安裝應考慮其散熱情況，安裝距離應符合元件規定。額定功率為75W 及以上的管形電阻器應橫裝，不得垂直地面豎向安裝。所有電器元件及附件，均應固定安裝在支架或底板上，不得懸吊在電器及連線上。
控制器

7、接線面每個元件的附近有標牌，標注應與圖紙相符。除元件本身附有供填寫的標志牌外，標志牌不得固定在元件本體上。標號應完整、清晰、牢固。標號粘貼位置應明確、醒目。
8、安裝于面板、門板上的元件、其標號應粘貼于面板及門板背面元件下方，如下方無位置時可貼于左方，但粘貼位置盡可能一致，

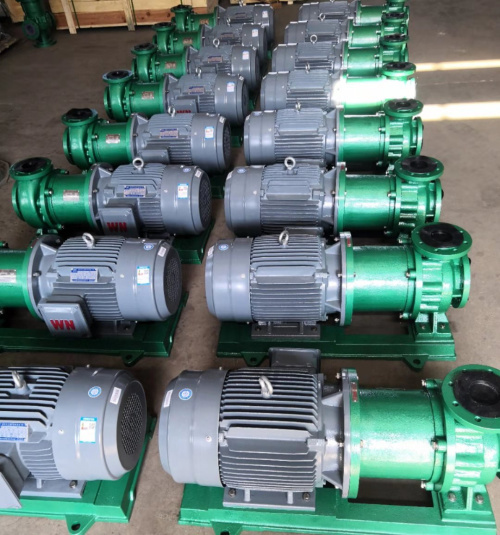

化工泵

9、保護接地連續性
